节 电动装置的分类

   与其他阀门驱动装置相比，电动驱动装置具有动力源广泛，操作迅速、方便等特点，并且容易满足各种控制要求。所以，在阀门驱动装置中，电动装置占主导地位。

    阀门电动装置按输出方式分为多回转型（Z型）和部分回转型（Q型）两种，前者用于升降杆类阀门，包括：闸阀、截止阀、节流阀、隔膜阀等；后者用于回转杆类阀门，包括球阀、旋塞阀、蝶阀等，通常在90%范围内启闭。

    阀门电动装置按防护类型分为普通型和特殊防护型两大类。

    普通型电动装置的使用环境如下：（1）环境温度-25-40℃；（2）环境相对湿度≤90%.（25℃时）；（3）海拔≤1000m；（4）工作环境要求不含有腐蚀性、易燃、易爆的介质。

    如阀门的工作环境条件超过普通型电动装置所具有的能力时，需采用特殊防护型产品。这类产品根据其所处工作环境而具有多种型式。

    第二节 型号编制方法阀门电动装置的型号

   编制方法如下：代号说明：以汉语拼音字母表示电动装置的类型，Z为多回转型，Q部分回转型；以数字表示电动装置额定输出力矩（N.m）：以数字表示电动装置额定输出转速（r/min）或开关旋转90℃。的额定输出时间（s/ 90℃）；输出轴 转圈数（部分回转型不注）；防护型式（普通型不注）。

    如Z10-18/80B 表示输出力矩100 N.m、（10kgf.m）、输出转速18r/min， 输出转圈数为80的防爆型多回转的阀门电动装置。

    第三节 电动装置的选择及安装连接方式

   操作力矩操作力矩是选择阀门电动装置的主要参数。电动装置的输出力矩应大于阀门操作过程中所需的 力矩，一般前者应等于后者的1.2-1.5倍。因此，准确地掌握阀门所需的力矩是选择阀门电动装置的关键。然而，由于实际情况的复杂性，计算所得到的阀门力矩，误差往往都比较大；采用试验方法实测阀门的 操作力矩时，又受到试验系统条件和设备的限制，也受到阀门本身结构形式多样性的限制，很难取得典型的数据。

卷扬式启闭机分为固定式和移动式。使用方式上有ＱＰG型平板门卷扬式启闭机、ＱＨ弧型门卷扬式启闭机、ＱＰＫ快速卷扬式启闭机在使用上有单、双吊点式。驱动为电力驱动，可增设手摇机构。适用于大、中、小型水电站、水库、河流水产养殖业等水利水电工程。本系列启闭机具有结构紧凑、承载能力大、启闭灵活、运行平稳可靠、操作、安装维修方便等优点，如今，通过技术创新的设备，在我国的水利、水电工程建设中发挥了中流砥柱的作用。
  
  水利水电工程上将启、闭闸门用的各种起重机械系统称为闸门启闭（简称启闭）。不同类型的启闭机多数是用它的机构特征来命名的，如卷扬式启闭机、油压式启闭机等，只有少数是用闸门形式或用途来命名的如弧门启闭机、快速闸门启闭机等。由于启闭机是一种有特殊运行要求和特定用途的起重机械，因此它的设计计算和机构造型与一般起重机械不尽相同。根据布置形式，启闭机可分为固定和行走两类：
  
  （1）固定类（即一机一门的布置）
  

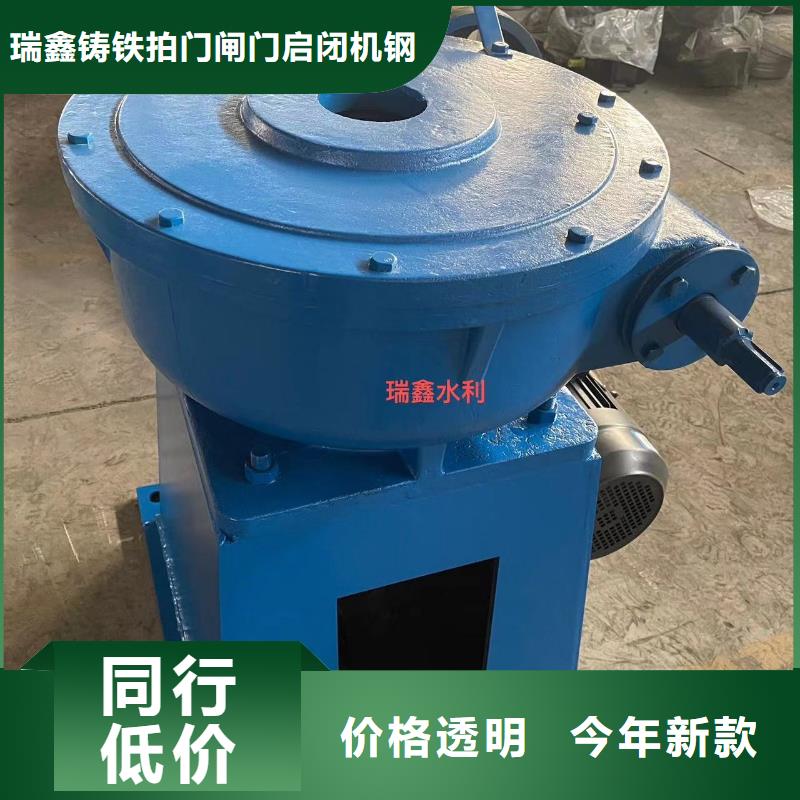

  当一台启闭机只操作一扇闸门时，启闭机只需有一个起降机构，不必配备水平运动机构，属于这一类的有：螺杆式启闭机、固定卷扬式启闭机、油压式启闭机。
  
  （2）走行类（即一机多门的布置）
  
  当数扇闸门由一台启闭机操作时，这启闭机除了有升降机构外，尚需有一个或两个走行机构。有一个走行机构的有：台车式启闭机和单向门式启闭机；有两个走行机构的为双向门式启闭机。
